2020年中國加速發展5G，目前已有20余省、區、市發布了5G相關的指導意見或行動方案，三大運營商全年5G開支預算合計1803億元，同比增長337.62%。
4月9日下午，ITES深圳工業展精密加工線上微課，臺群精機營銷總經理助理梁豐沛先生給大家?guī)?G基站加工的技術方案。
5G產品加工工藝難點

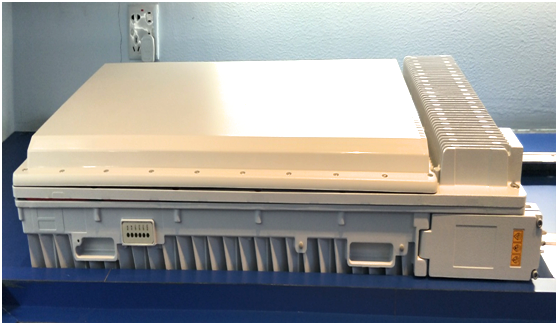

目前，5G產品機加主要以銑削、鉆孔、攻絲為主。其加工的難點以濾波器產品加工工藝要求為例：濾波器工件需完成多個面多個工序加工；工件在工藝編排不好時，需重復裝拆夾；加工余量小（0.5-1mm），基本無重切削；因產品為壓鑄件，砂眼及雜質易斷鉆頭和絲攻。
5G產品加工工藝難點
目前，5G產品機加主要以銑削、鉆孔、攻絲為主。其加工的難點以濾波器產品加工工藝要求為例：濾波器工件需完成多個面多個工序加工；工件在工藝編排不好時，需重復裝拆夾；加工余量小（0.5-1mm），基本無重切削；因產品為壓鑄件，砂眼及雜質易斷鉆頭和絲攻。
中小型腔體加工方案
方案一：四面雙工位，一臺設備出成品

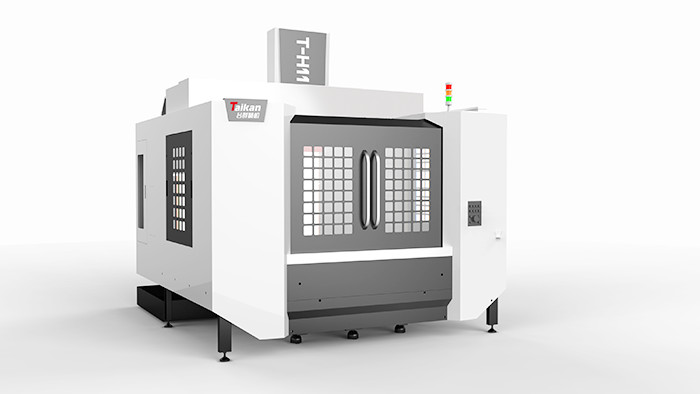

選用臺群T-H11臥加，搭載24T刀臂式刀庫，換刀時間2.4S，搭配12000轉直連主軸，具備高速剛性攻絲、鉆孔，效率提高顯著。
臥加機臺工作臺旋轉加工，一次裝夾4Pcs物料；2Pcs物料橫向裝夾，加工工位1（正面/左側面/右側面）；2Pcs物料縱向裝夾，加工工位2（反面）。
加工優勢：
加工效率高，1出2夾具設計，一次性裝夾可加工兩套產品；
定位精度高，1次裝夾可加工產品4個面，避免重復裝夾造成的定位誤差；
節約成本，相對于立加易于排屑，避免加工中斷刀。
方案二：一臺立加加工正面/反面，一臺立加配四軸加工側面

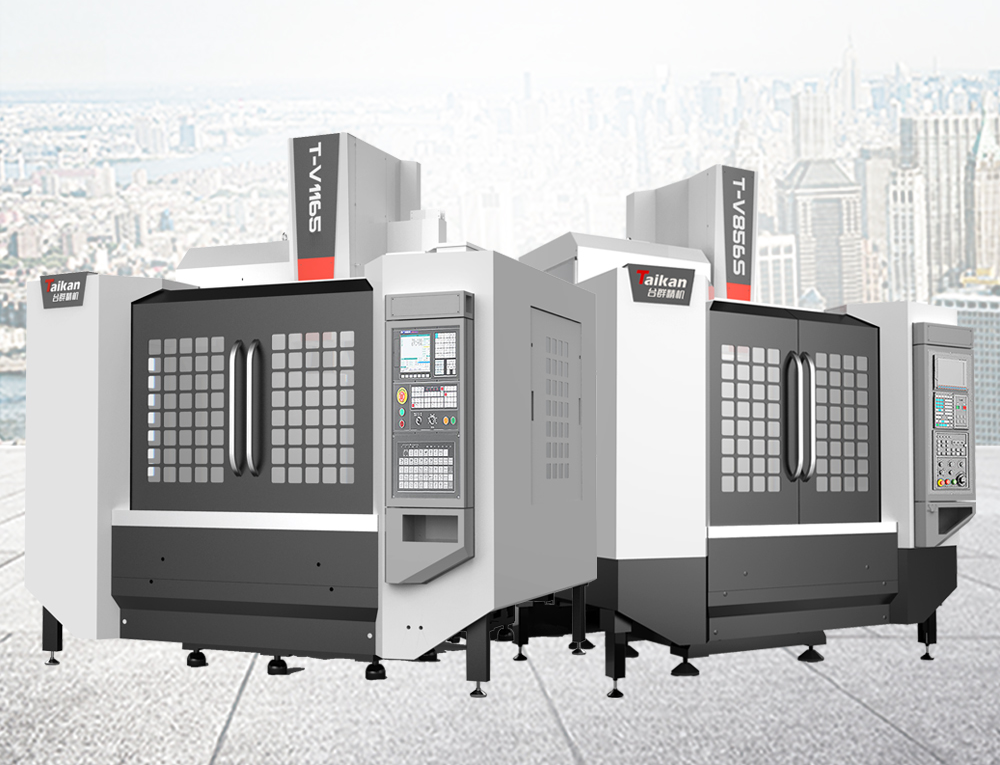

選用臺群T-V856S立加機臺加工正面工位1/反面工位2，每次裝夾1Pcs物料，加工完成后，順序裝夾下一物料。選用臺群T-V1165立加機臺+四軸加工所有側面工序，每次裝夾1Pcs物料，四軸旋轉加工側面。
加工優勢：
正反面加工的每臺機加工1個工位，流水式作業，兩個工位互不干涉；
側面四軸加工，1次裝夾可加工所有側面結構，更好的保證了加工精度。相對于普通三軸加工，無需手動換面，提高了加工效率。
大型腔體加工方案

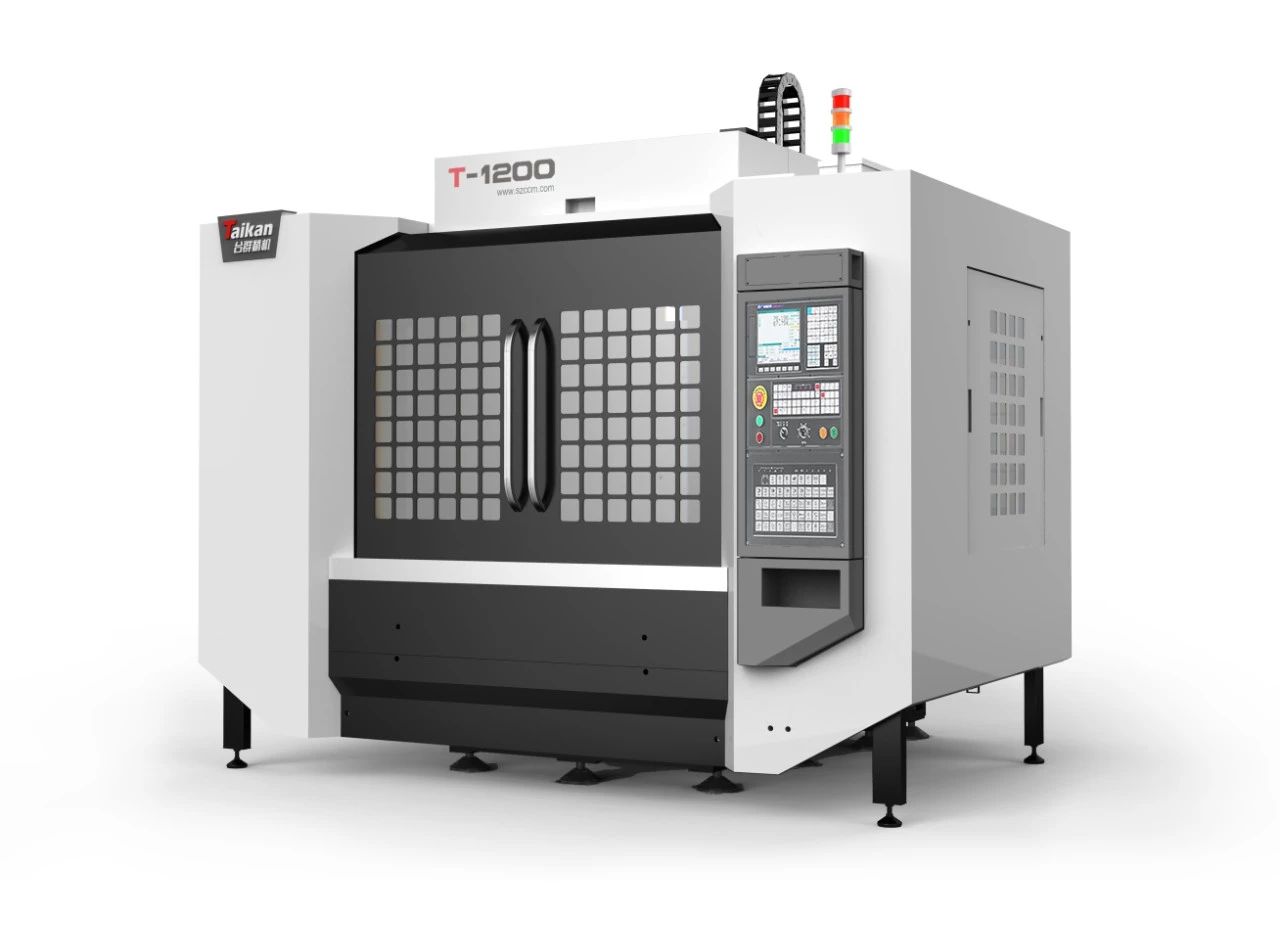

選用臺群T-V1265立加或T-1200鉆攻機加工正反面，T-H11加工四周側面。T-V1265機臺可滿足大切削量加工，機械的整體剛性相對于T-1200強。T-1200鉆孔及攻牙效率比T-V1265機臺高約10%，適合高轉速，快進給，輕切削。

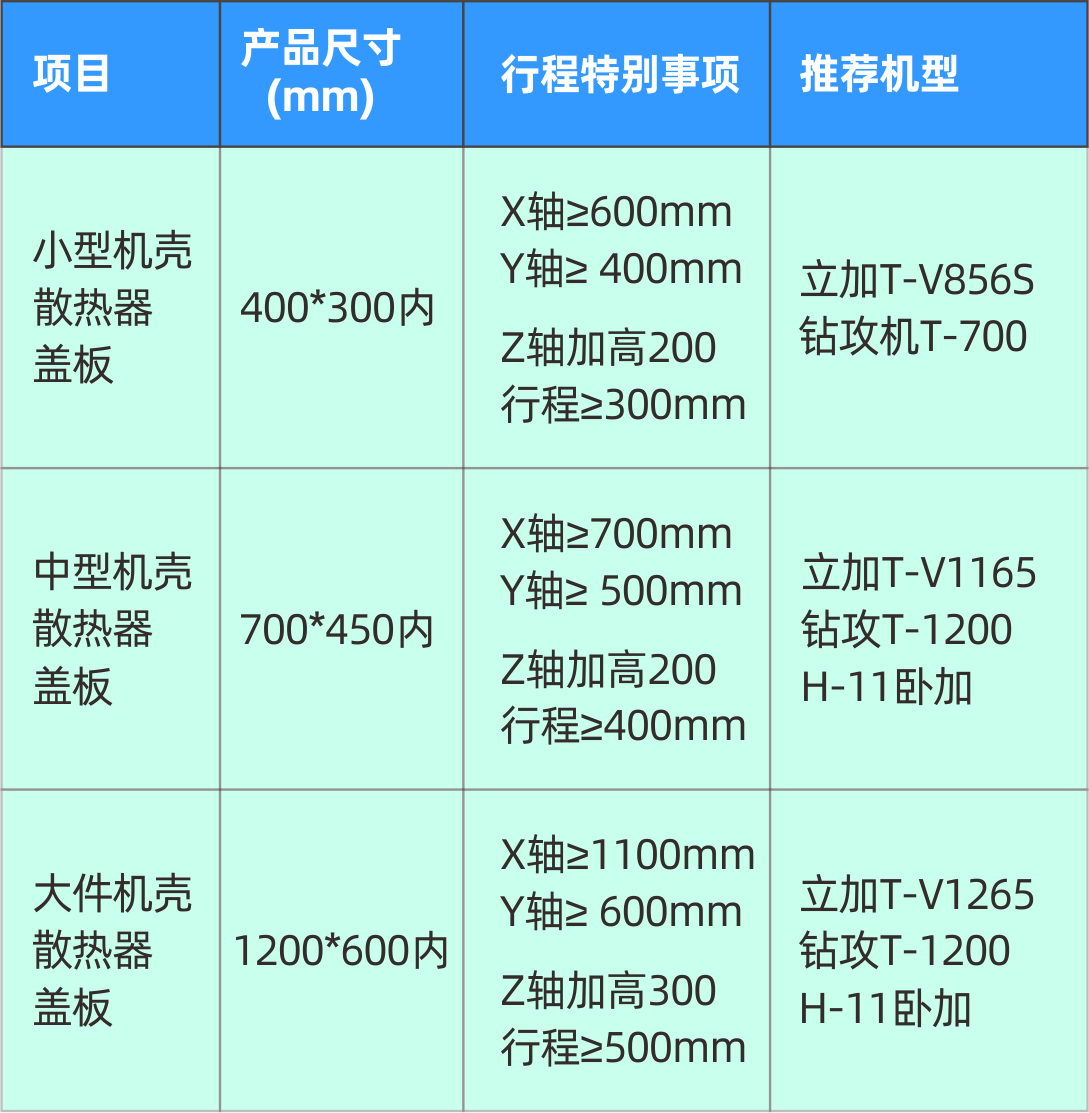

濾波器產品加工設備選型
